با توجه به افزایش کاربرد دستگاه داکت اسپلیت در سیستم های تهویه مطبوع محیط های مسکونی، تجاری، اداری و حتی صنعتی، انواع دریچه بازدید داکت اسپلیت نیز براساس نیاز تولید میشود. از دریچه دسترسی داکت اسپلیت برای بازدید، تعمیر، سرویس و چکاپ دستگاه داکت اسپلیت استفاده میشود.

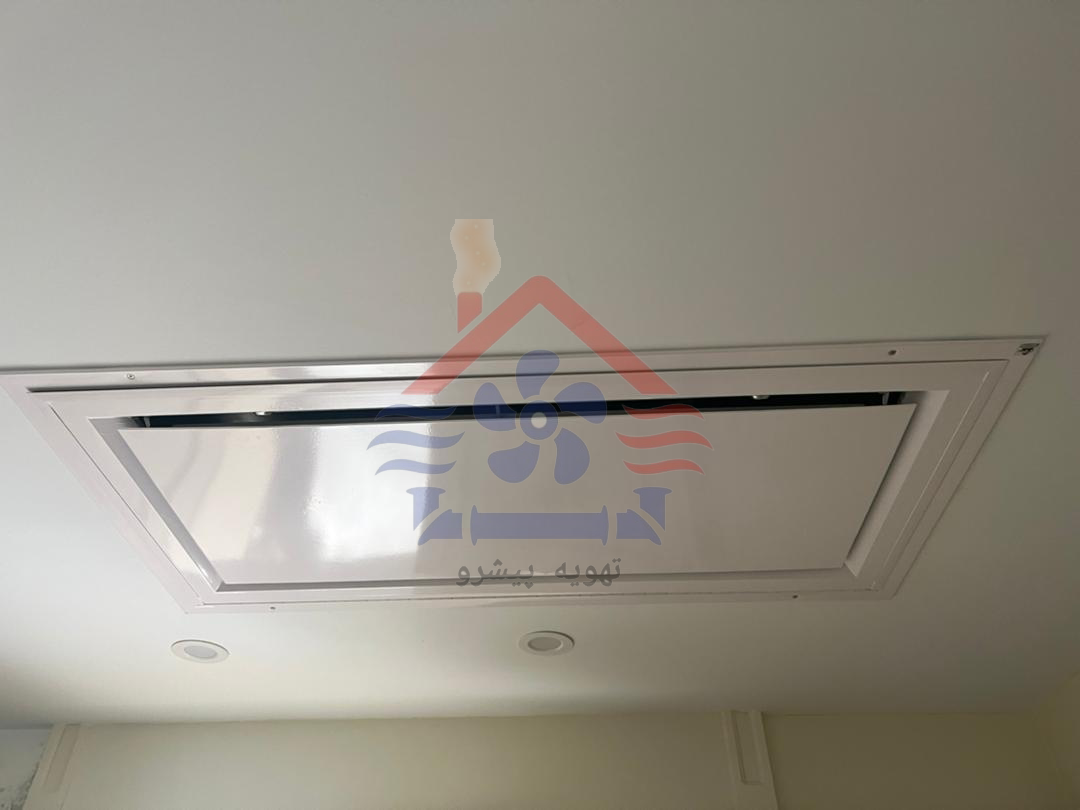

دریچه بازدید داکت اسپیلت در زیر دستگاه داکت اسپلیت بر روی سقف کاذب نصب میشود و محل دسترسی نصاب و تعمیرکار دستگاه محسوب می شود.

این دریچه یکی از انواع دریچه بازدید تاسیسات محسوب میشود. دریچه های داکت اسپیلت بر حسب تناسب محیط و نیاز با متریال و در طرح های مختلف طراحی و تولید میشود. به لحاظ متریال این دریچه ها را میتوان از جنس آلومینیوم، چوب (ام دی اف) و پی وی سی تولید کرد.

دریچه های داکت اسپلیت در واقع تفاوتی با دریچه بازدید فن کویل ندارد و با همان متریال و ابعاد قابل ساخت هستند.

کاربرد دریچه بازدید داکت اسپلیت

پس از نصب و راه اندازی دستگاه داکت اسپلیت، با توجه به نیاز به بازدیدهای دوره ای برای چکاپ و تعمیر دستگاه دریچه بازدید داکت اسپلیت مورد نیاز است. در بعضی موارد نیز برای مخفی نگهداشتن دستگاه از دید عمومی، به این نوع درب‌ها نیاز خواهید داشت.

انواع دریچه بازدید بازدید داکت اسپلیت

دریچه بازدید داکت اسپلیت آلومینیومی با درب ساده لولایی:

این نوع دریچه بازدید داکت اسپلیت از عمومی ترین انواع این نوع دریچه های بازدید می باشد. در این مدل هم جنس درب و هم جنس فریم دریچه بازدید داکت اسپلیت از آلومینیوم است. جنس فریم از پروفیل آلومینیوم با عرض ۳ و ۵ سانت می باشد.

از جمله ویژگی های دریچه بازدید داکت اسپلیت ساده لولایی این است که درب، در حالت باز بودن از ساختار دریچه کاملا جدا نمی شود و همواره بوسیله لولا به ساختار فریم متصل می ماند.

دریچه داکت اسپلیت آلومینیومی با درب ساده وزنه ای:

این دریچه بازدید داکت اسپیلت نیز در زیر مجموعه ی درب های ساده و فلت دریچه های بازدید قرار دارد. از خصوصیات بارز مدل درب وزنه ای جدا شدن کامل درب در زمان بازدید و تعمیر دستگاه داکت اسپلیت می باشد. از ویژگیهای دیگر این دریچه این است که هیچ شیار، سوراخ و منفذی بر روی درب آن وجود ندارد.

 دریچه داکت اسپلیت آلومینیومی با درب شیار دار وزنه ای:

برای ساخت این دریچه ها از دو نوع مواد اولیه از جمله پروفیل و ورق آلومینیومی استفاده می گردد. فریم این مدل از دریچه داکت اسپیلت با توجه به وزنه ای بودن درب آن دارای ساختار سه پَری می باشد. در این حالت درب به راحتی در داخل این چهارچوبه ی سه پری به راحتی جاسازی میشود.

همانطور که از نام این دریچه بازدید داکت اسپلیت نیز بر می آید ساختار داخلی درب دارای شیارهای گریلی در طول های ۹ و ۱۸ سانتی متر می باشد. این شیارها بصورت موازی و متوازن و در فواصل یکنواخت در کنار هم جانمایی می شوند. انطباق مسیر این شیارها در زیر دستگاه داکت اسپلیت با محل برگشت هوای دستگاه، بسیار ضروری است.

دریچه بازدید داکت اسپیلت آلومینیومی با درب مشبک لولایی:

جهت بازدید دستگاههای داکت اسپلیت که نیاز به هوای بیشتری برای محفظه ی خود دارند از دریچه بازدید داکت اسپلیت مشبک آلومینیومی لولایی استفاده می شود. با توجه به امکان تردد هوای بیشتر هوا از سوراخهای مشبک این مدل، این گزینه از مناسبترین گزینه ها در این زمینه است.

دریچه داکت اسپلیت آلومینیومی با درب مشبک وزنه ای:

اگر دستگاه داکت اسپلیت نیاز به تامین هوای تازه جهت محفظه ی خود داشته باشد و فاصله ی دربی که قرار است بصورت وزنه ای برای بازدید آن تعبیه گردد به میزانی باشد که به راحتی درب را بصورت وزنه ای جابجا کرد، و دوباره در محل خود جانمایی نمود، می توان از دریچه بازدید داکت اسپلیت مشبک وزنه ای بعنوان یک گزینه مناسب با امکان تامین هوای تازه استفاده نمود. این دریچه داکت اسپیلت با شبکه های لانه زنبوری که بر روی درب خود دارد هوای تازه را به میزان کافی در اختیار دستگاه قرار می دهد.

دریچه بازدید داکت اسپیلت آلومینیومی با شیار پره Z

دریچه داکت اسپلیت آلومینیومی با درب شیاردار مختلط

ساخت دریچه بازدید داکت اسپلیت آلومینیومی

در نقاطی که ساختار به صورت کلاف زیرکار و کاملا استاندارد و گونیا باشد بطور عمومی از کلاف ۳ سانتی برای فریم دریچه بازدید داکت اسپلیت استفاده می شود. اگر کلاف زیرکار دریچه داکت اسپلیت ناگونیا و غیر استاندارد باشد، برای ایجاد ساختار مناسب و شکیل از فریم ۵ سانتی برای ساخت دریچه بازدید داکت اسپلیت استفاده می شود.

برای ساخت دریچه بازدید داکت اسپلیت آلومینیومی، ابتدا بر اساس ابعاد کلاف زیرکار، ابعاد بصورت صفر تا صفر محاسبه میشود. بدین ترتیب چهارچوبه ی فریم تشکیل خواهد شد.

دریچه زیر داکت اسپلیت

بررسی جامع دریچه فن کویل

جنس درب‌ها از ورق آلومینیومی و عموما با ضخامت یک میلی متر خواهد بود. برای ابعاد متوسط به پایین از ورق یک میل برای ساخت درب دریچه داکت اسپلیت استفاده می شود. اما در ابعاد بزرگ الزاما باید از ورق های ضخیم تر برای ساخت درب استفاده می شود.

با توجه به مسطح بودن سطوح درب دریچه بازدید داکت اسپلیت، برای استحکام بیشتر و عدم تاخوردگی و یا دفرمه شدن قسمت های داخلی در محیط درب یک لبه ی ۱/۵ سانتی متری به داخل ایجاد می شود. این لبه باعث میشود تا هم ایستایی درب بصورت مستحکم و پابرجا باشد، و هم ساختار داخلی درب شیک تر و شکیل‌تر شود.

ابعاد درب دریچه بازدید داکت اسپلیت بر مبنای ابعاد داخلی قاب آن تعیین می شود. با توجه به لولایی بودن درب در این مدل باید ضخامت لولا از میزان ابعاد داخلی کسر شود. این کار برای این است که درب به راحتی در داخل فریم جاسازی شود.

لولای این مدل از دریچه های بازدید داکت اسپلیت بر روی طول درب تعبیه می شود. به این ترتیب توان لولا برای تحمل وزن درب به بیشترین میزان خود خواهد رسید.

با تعبیه ی قفل های زیمنسی در سوراخ های مربوطه همزمان باید جای پیچ های نصب دریچه بازدید داکت اسپلیت بر روی بدنه فریم انجام گیرد.

نصب دریچه بازدید داکت اسپیلت

دریچه بازدید داکت اسپلیت به دو صورت پیچ از رو و پیچ از تو (پیچ مخفی) قابل نصب است. اگر دریچه بازدید داکت اسپلیت قرار باشد به شکل پیچ از رو نصب شود باید قبل از عملیات رنگ کاری بر روی نمای فریم به تعداد کافی بصورت پرسی جای پیچ ایجاد شود.

اگر قرار است نصب به شکل پیچ مخفی انجام شود پیچ ها باید در ساختار داخلی و دیواره ی سه پری فریم جاسازی شوند. در واقع در این حالت بر روی نمای دریچه داکت اسپلیت چیزی به نام پیچ یا جای پیچ پس از نصب قابل مشاهده نخواهد بود و نمای ظاهری بسیار زیبا خواهد بود.

تعداد جای پیچ ها بر روی فریم و نیز تعداد قفل ها بر روی درب به طور مستقیم به ابعاد دریچه بازدید داکت اسپلیت بستگی دارد و این تعداد در ابعاد بزرگتر دریچه بیشتر خواهد بود.

پوشش و رنگ دریچه‌های داکت اسپلیت

برای زیباتر شدن و افزایش قابلیت دکوراتیو نمای دریچه داکت اسپلیت، بر روی کلیه ی سطوح از پوشش رنگ کوره ای پودری استاتیک استفاده می شود. این پوشش رنگی هم باعث تناسب رنگی بین نمای دریچه با نمای محیط و همچنین باعث حفاظت بدنه در برابر ضربه و خط و خش های احتمالی می گردد. تنوع کد رنگ های مختلف باعث می شود تا خریدار نسبت به نوع محل کاربرد انتخاب‌های مختلفی داشته باشد.

بدین ترتیب هیچ محدودیتی در ساخت دریچه بازدید داکت اسپلیت در سایز و ابعاد وجود ندارد.

پس از ساخت و پایان مراحل مونتاژ برای محافظت از کیفیت رنگ و بدنه ی دریچه بازدید داکت اسپلیت در مسیر کارخانه تا محل پروژه ، از کاور یا روکش پلاستیکی ضخیم و ضد ضربه استفاده می شود.
